IE2 V3 鼓风机马达

数量 :

爱德利供应专业高速三相感应鼓风机马达, 用于冷却、加热、通风、空调、鼓风机及所有空气应用的设备。 IE2 V3 鼓风机马达设计为低震动、低噪音及符合IE2马达高效率标准。全密闭式冷却风扇、F级绝缘等级、框号由63到132、马力为0.25HP到10HP。马达轴心尺寸可依需求制作 ...

爱德利供应专业高速三相感应鼓风机马达, 用于冷却、加热、通风、空调、鼓风机及所有空气应用的设备。 IE2 V3 鼓风机马达设计为低震动、低噪音及符合IE2马达高效率标准。全密闭式冷却风扇、F级绝缘等级、框号由63到132、马力为0.25HP到10HP。马达轴心尺寸可依需求制作。

马达外型尺寸图(轴心尺寸可客制化)

Unit: mm

Fig	Flame No.	POWER(HP)		AC	AD	AE	AF	HB	KK	L	LA	LB	LD	M	N	P	S	T	D	TAP	X
Fig	Flame No.	2P	4P	AC	AD	AE	AF	HB	KK	L	LA	LB	LD	M	N	P	S	T	D	TAP	X
1	71	1/2	1/2	159	-	102	129	-	22	LB+X	10	226.5	87	130	110	160	-	3.5	14	M8	By Customer Design
1	80	1	1	175	-	105.5	139.5	-	22	LB+X	10	251.5	92	130	110	160	-	3.5	19	M8
1	90L	2.3	2	196	-	115.5	149	-	22	LB+X	-	291.5	120.5	130	110	160	-	3.5	24	M8
1	100L	-	3	196	-	115.5	149	-	22	LB+X	-	291.5	120.5	130	110	160	-	3.5	24	M8
2	112M	5	5	238	182	149	-	150	28	LB+X	16	362	135	215	180	250	15	4	28	-
3	132S	7½ - 10	7½	273	218	175	-	169	35	LB+X	20	366	97	265	230	300	15	4	38	-
3	132M	-	10	273	218	175	-	169	35	LB+X	20	404	116	265	230	300	15	4	38	-

Unit: mm

Fig	Flame No.	POWER(HP)		A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE
Fig	Flame No.	2P	4P	A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE
4	71	1/2	1/2	111.5	-	151	159	130.5	-	90	113.5	61.5	71	2.7	151	-
4	80	1	1	125	-	165	175	141.5	-	99.6	125	76.7	80	2.3	167.5	-
4	90L	2.3	2	140	-	176	196	151	-	125	149	60.5	90	2.6	188	-
4	100L	-	3	140	-	176	196	151	-	125	149	60.5	90	2.6	188	-

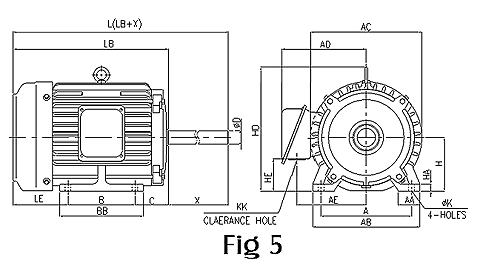

5	112M	5	5	190	45	224	238	182	149	140	175	70	112	14	265	82

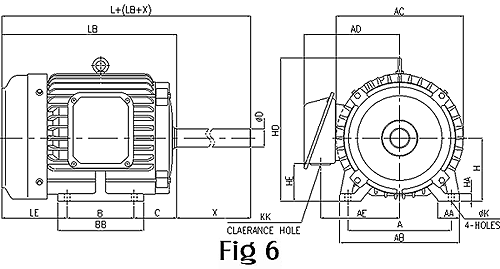

6	132S	7½ - 10	7½	216	45	250	273	218	175	140	185	89	132	16	310	83
6	132M	-	10	216	45	250	273	218	175	178	212	89	132	16	310	83
